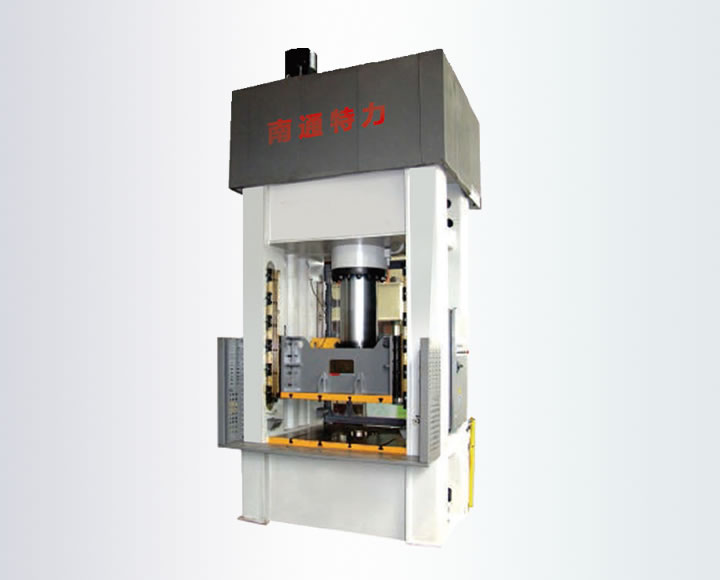

产品型号：YTL34
产品规格：
产品尺寸：
■ 采用计算机优化结构设计，为全钢板焊接框架式结构。并经壁回火处理，精度保持性好。
■ 液压控制系统采用插装阀集成系统，动作可靠、流量大，内泄小，使用寿命长，系统高度集成，减少了连接管路与泄漏点。
■ 采用按扭集中控制，具有调整、手动和半自动（定程单次和定压单次）三种操作方式。
■ 四角八面导轨，导向精度高，抗偏载能力强，并采用集中润滑。
■ 新型油缸密封元件，可靠性高寿命长。
■ 滑块运行速度快，工作效率高。
■ 滑块的工作压力、空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整。
■工作台垫板下方设有液压垫，工作台垫板上面设有足够的顶杆孔、液压垫的工作范围分为拉伸、顶出和不顶出三种。
YTL34-100 | YTL34-160 | YTL34-200 | YTL34-250 | YTL34-315 | YTL34-400 | YTL34-400A | YTL34-500 | |||
公称力 | kN | 1000 | 1600 | 2000 | 2500 | 3150 | 4000 | 2000+1000×2 | 5000 | |
回程力 | kN | 160 | 210 | 240 | 400 | 600 | 500 | 240+165×2 | 900 | |
滑块行程 | mm | 510 | 560 | 710 | 710 | 800 | 800 | 800 | 900 | |
开口高度 | mm | 800 | 900 | 1120 | 1120 | 1200 | 1200 | 1200 | 1400 | |
液压垫公称力 | kN | 400 | 630 | 630 | 1000 | 1250 | 1250 | 1250 | 2000 | |
液压垫回程力 | kN | 147 | 250 | 250 | 320 | 360 | 360 | 360 | 780 | |
液压垫行程 | mm | 200 | 200 | 250 | 250 | 300 | 300 | 300 | 350 | |
滑块速度 | 空程下行 | mm/s | 150 | 160 | 200 | 220 | 140 | 180 | 180 | 150 |
工作 | mm/s | 11~22 | 7~16 | 8~19 | 9~20 | 8~19 | 9~20 | 9~20 | 10~22 | |
回程 | mm/s | 130 | 100 | 140 | 120 | 90 | 160 | 130 | 120 | |
液压垫速度 | 上升 | mm/s | 55 | 40 | 60 | 50 | 45 | 60 | 60 | 55 |
退回 | mm/s | 160 | 105 | 150 | 155 | 165 | 220 | 220 | 140 | |
工作台尺寸 | 左右 | mm | 690 | 1000 | 1200 | 1200 | 1500 | 1750 | 2000 | 2200 |
前后 | mm | 630 | 800 | 1000 | 1000 | 1200 | 1250 | 1500 | 1600 | |
液压垫尺寸 | 左右 | mm | 350 | 650 | 950 | 950 | 1120 | 1270 | 1420 | 1720 |
前后 | mm | 350 | 650 | 800 | 800 | 820 | 820 | 1120 | 1120 | |
外形尺寸 | 左右 | mm | 2880 | 2980 | 3280 | 3380 | 3900 | 4250 | 4500 | 4700 |
前后 | mm | 1650 | 1770 | 2000 | 2100 | 2500 | 2750 | 300 | 3100 | |
地面上高度 | mm | 3250 | 3350 | 3900 | 4300 | 5200 | 5350 | 5600 | 5800 | |
主电机功率 | kW | 15 | 15 | 22 | 30 | 37 | 2×22 | 2×22 | 2×30 | |
机器总重量 | kg | 7000 | 10300 | 13000 | 16200 | 25000 | 31000 | 40000 | 57000 | |
